中国电信云容灾解决方案v1.1

来源:英方云作者:tanxh发表于:2016-01-24点击:
中国电信云灾备
  用户现有相关服务器概况如下:

  用户目前共有6套业务系统,其中核心的业务系统为ERP系统和条码管理系统,目前使用的物理机为IBM 3650服务器,双路E5CPU,6核心,内存32GB,硬盘6TB。操作系统为windows2008 server,数据库为SQL server。用户的ERP系统使用的用友软件产品。用户6套数据库实际净数据量总和约为500GB,各个系统在业务高峰期最大并发用户数不超过60个。

  需求分析

  目前前期只做过Symantec定时备份软件的容灾方案,这种方式无法做到集中化的数据统一保护,另外这种传统的备份方式存在RPO(即数据损失)较大,RTO时间长的问题,也无法做到远程容灾功能。一旦出现宕机或者其他系统灾难,业务将无法在短时间继续提供服务,也容易照成长时段数据丢失,这将会造成很大的重大的安全事故和损失。

  充分考虑现状和目前国家对政府机关、国企事业单位等信息容灾的要求,如何统一数据保护、实现应用系统灾备、确保业务的持续运行和减少数据丢失是本解决方案重点考虑的。

  架构综述

  选择能够提供有着优秀的高可靠性设计的产品,完善的对可预见的停机情况(操作系统升级、备份、软件升级等)和不可预见的停机情况(软硬件故障、操作失误、自然灾害等)进行控制的存储备份产品解决方案,以及严格的质量管理和优秀的7×24小时的售后服务的设备供应商及其解决方案,是本项目首要考虑的事项。

  我们建议采用高可用级的容灾解决方案,将所有服务器上的数据从储存中实时备份至备份端,通过灾备软件实现数据实时复制以及应用高可用切换。灾备端配置x86备份服务器构成一对一高可用容灾。结构图如下:

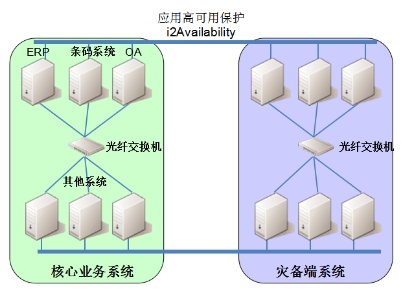

应用高可用架构图

  核心业务应用级容灾

  实现目标

  实现将服务器数据异步复制至灾备服务器,当生产服务器出现故障时,灾备服务器可以将本地灾备端数据恢复至生产服务器。

  每时每刻保护您的数据

  在任何虚拟机或物理机上,实时监控并捕获受保护文件或目录上发生的所有变化,并将改变的字节量通过标准IP网络复制到您选择的任何恢复站点上,最大限度避免数据丢失。处理和复制正在使用的文件与目录时,无需要求关闭该文件,相关的应用仍然保持在线和活跃运行状态,不会对您的工作有任何负面影响。

  字节级增量数据捕获

  以字节为数据捕捉的最小单位,而不是以传统方式上的文件或者块为单位,从而极大地缩小了需复制的数据量,不仅节省了网络带宽资源,也提高了整个灾备系统的效率。通过旁路式截获生产系统的数据变化,即数据的变化被截获后,在应用层对变化的数据进行缓冲、压缩、加密、发送、确认,并且可预先限制可使用的系统资源上限,从而保证了任何情况下不会对现有生产系统的正常运行造成影响,且保证了数据在整个过程中的安全性。

  高效的数据传输算法

  优化的传输方式在窄带、远距离、大数据量等各种复杂环境下均有优异的表现,其效率远高于传统的数据传输方式。并且可自由设置传输带宽高低及使用时段,从而在优先保证带宽用于生产系统业务应用的同时,合理地分配和使用整个系统的各类资源。

  全新的系统分层架构

  采用三级分层架构,对生产端(一般也称为源端)、灾备端(目标端)和管理控制端分别部署、综合管理的模式,使安装在客户的生产和灾备系统上的客户端更加轻量化,对现有系统影响更低,最大限度的提升了系统性能,提高部署和后期管理的高效性和简便性。同时,这种架构能够更好的展现相关监控信息,对您所保护的服务器的存储使用状况、镜像状态,登录状况进行分类、过滤和监控,并且在一个本地或远程的WEB管理屏幕中进行显示。

  灵活的部署方式

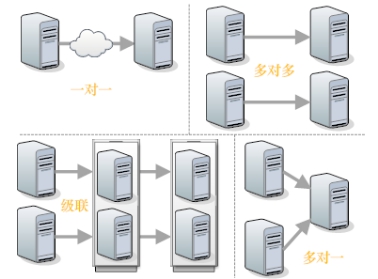

  能够跨平台部署,比如Linux 和windows平台生产端统一采用Linux平台灾备端进行数据保护。比如VMware到Citrix虚拟化平台的数据保护等。可以进行多级级联配置,星型配置等,即支持一对一、多对一、多对多以及级联等多种方式的部署;也支持物理机、虚拟机平台(VMware vSphere、Citrix XenServer、Microsoft Hyper-V、华为、H3C)间的混合部署。


  图形化管理

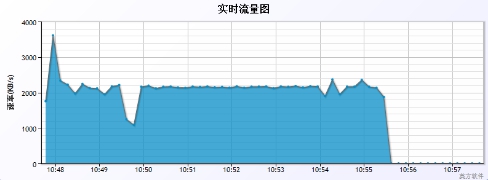

  通过图形化的管理监控,对数据保护中的各个状态了如指掌,对各项功能可以进行直观的配置,如复制目录选择、带宽、压缩配置等等。并可通过实时流量监控图形对数据复制进行实时监控。
